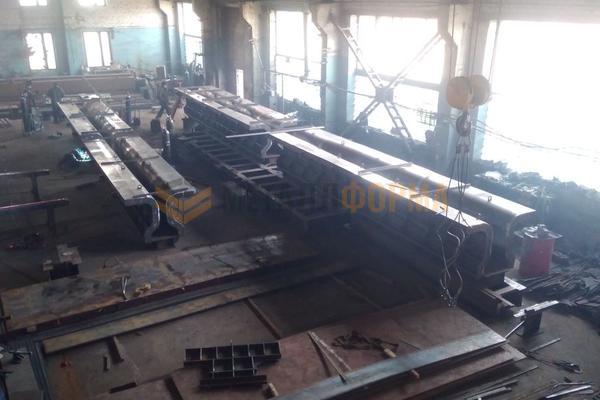

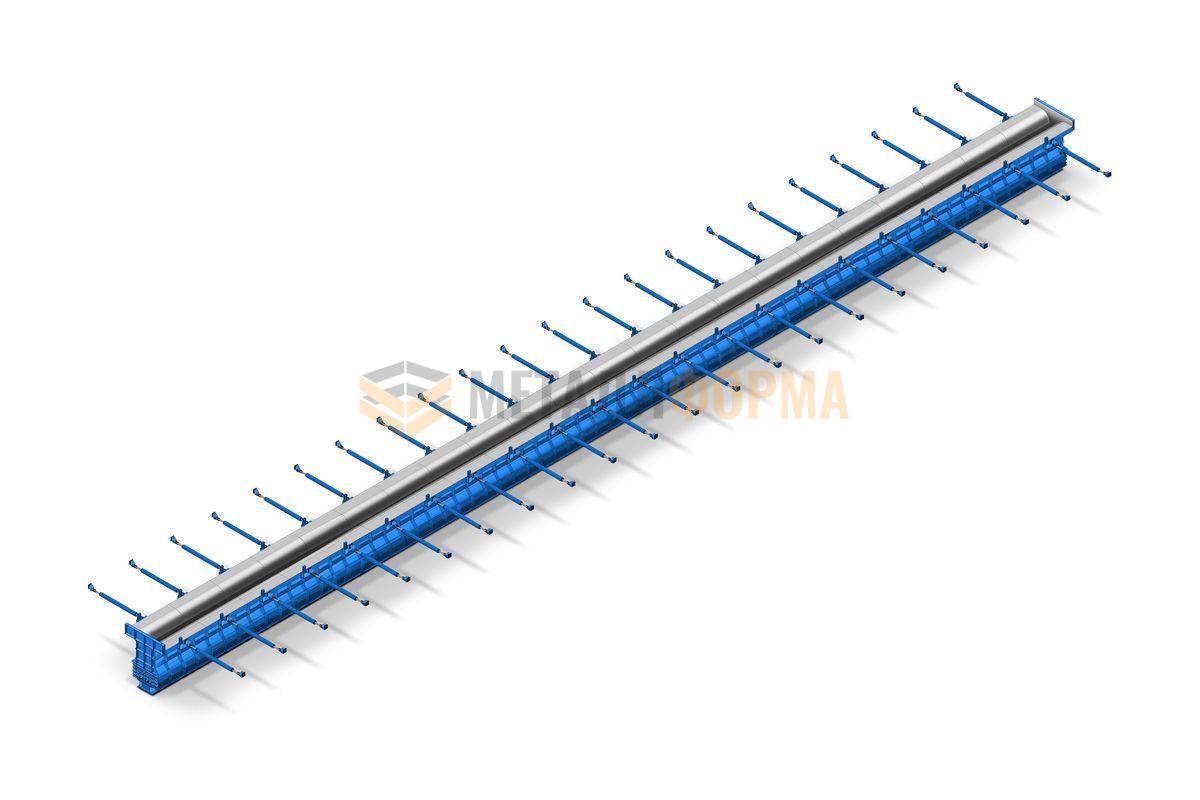

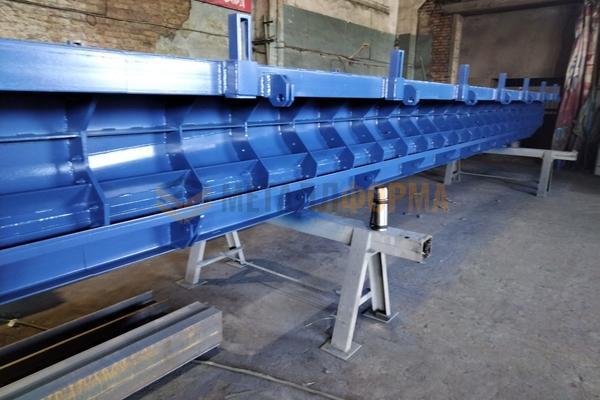

Металлоформа преднапряженных мостовых балок

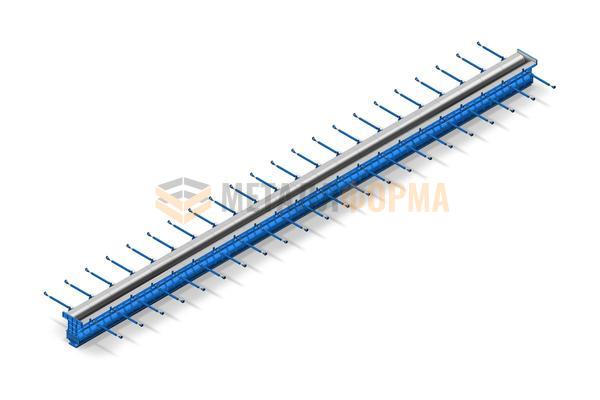

Железобетонные балки с преднапряженной арматурой, как правило, имеют длину от 18 до 33 метров (в исключительных случаев до 42 метров). Балки данного типа имеют тавровое сечение с утолщением в нижней части. Металлоформы данного типа обычно выполняются модульными, посекционно. Секции длиной 3 метра позволяют осуществлять переналадку формы для отливки балок меньшей длины.

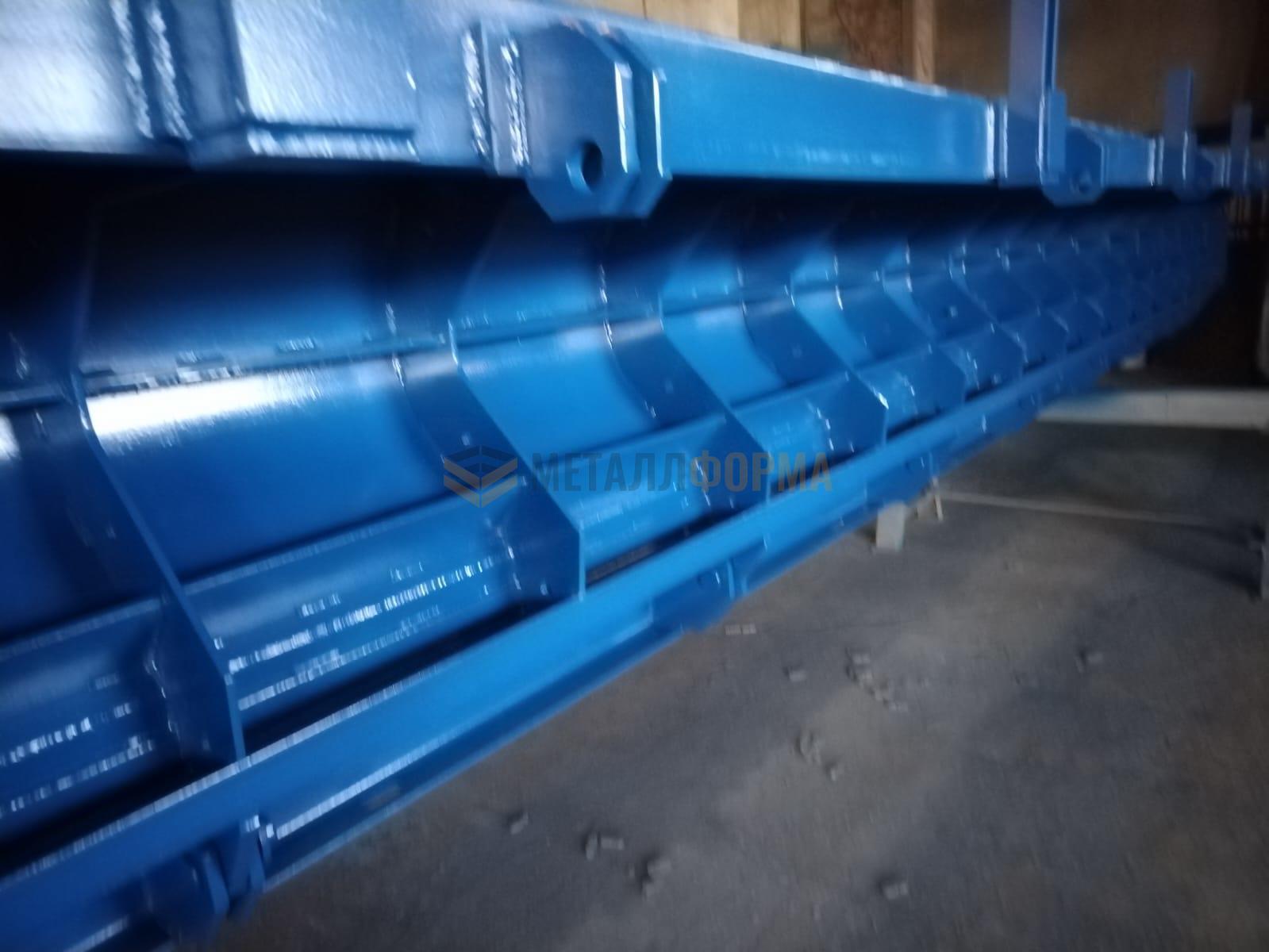

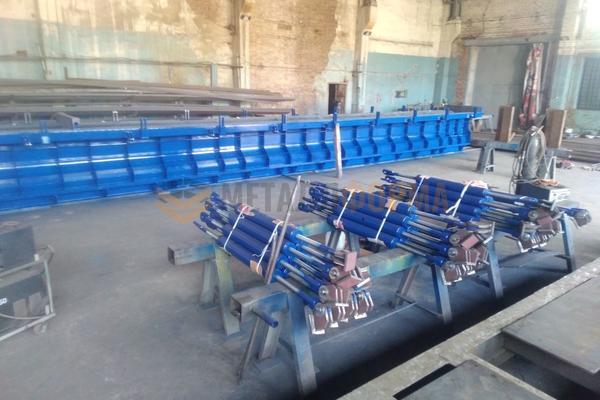

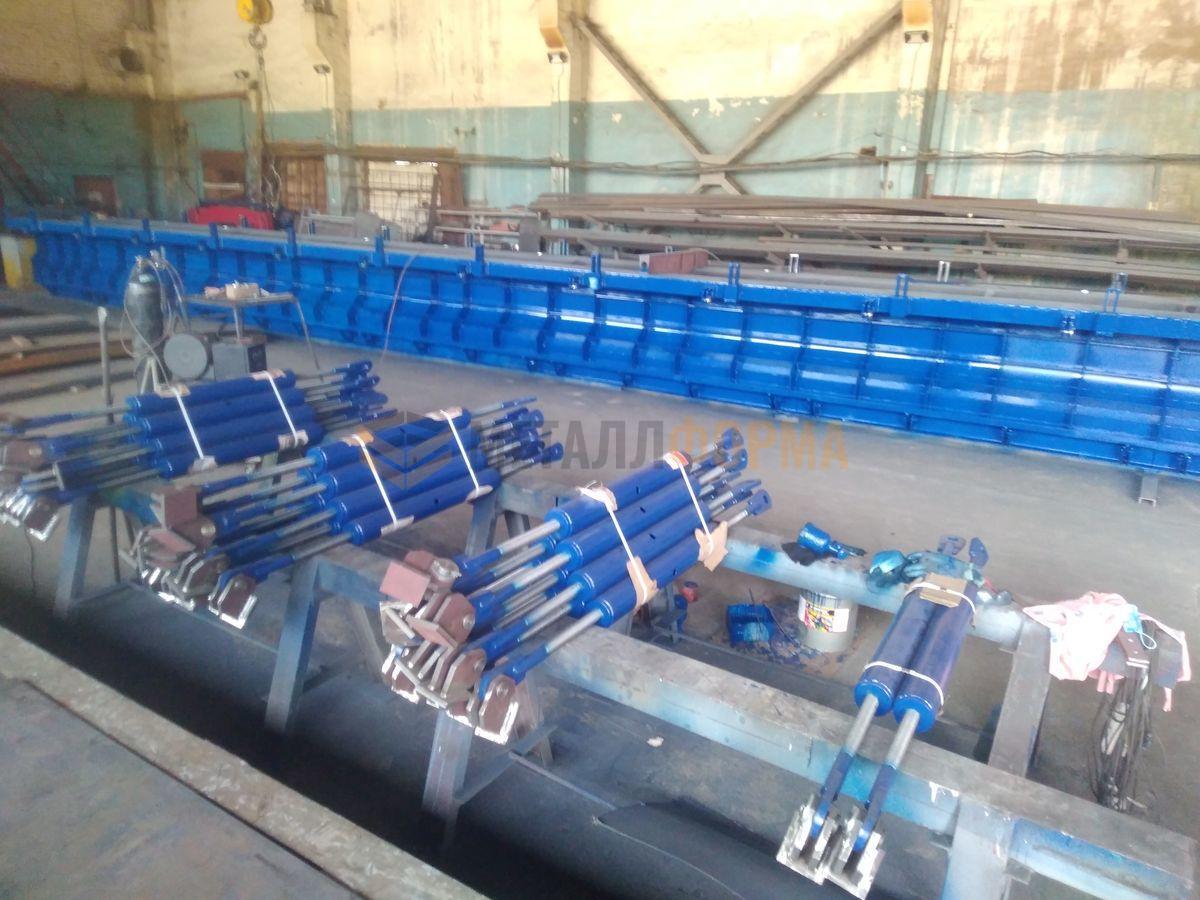

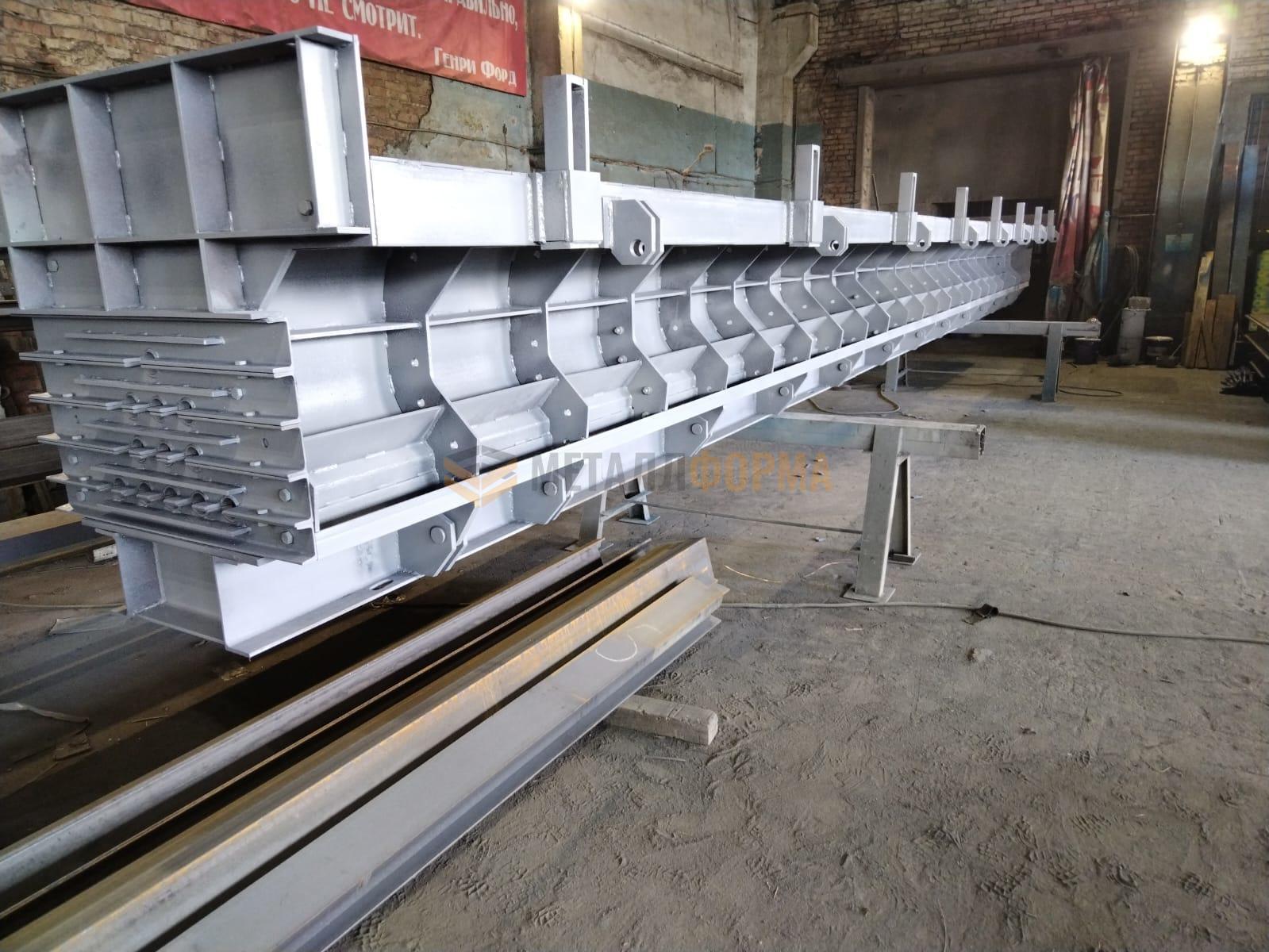

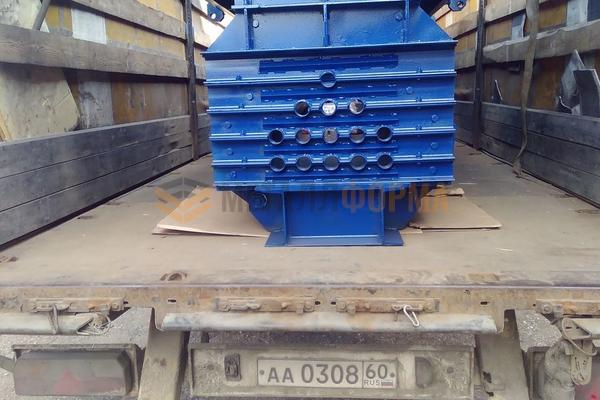

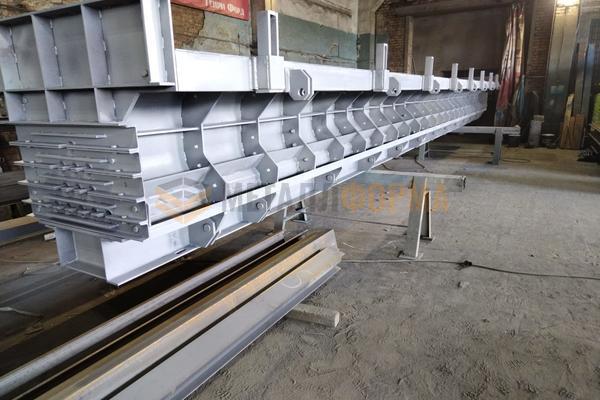

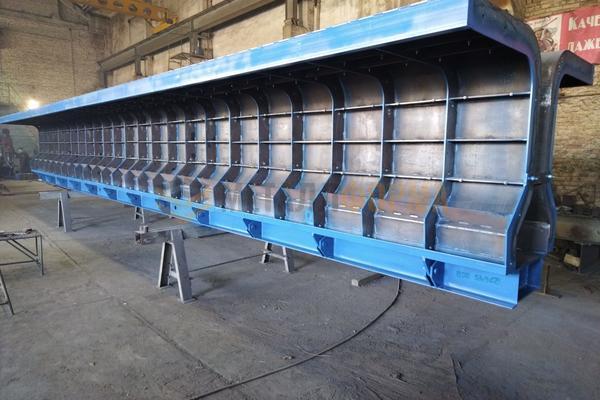

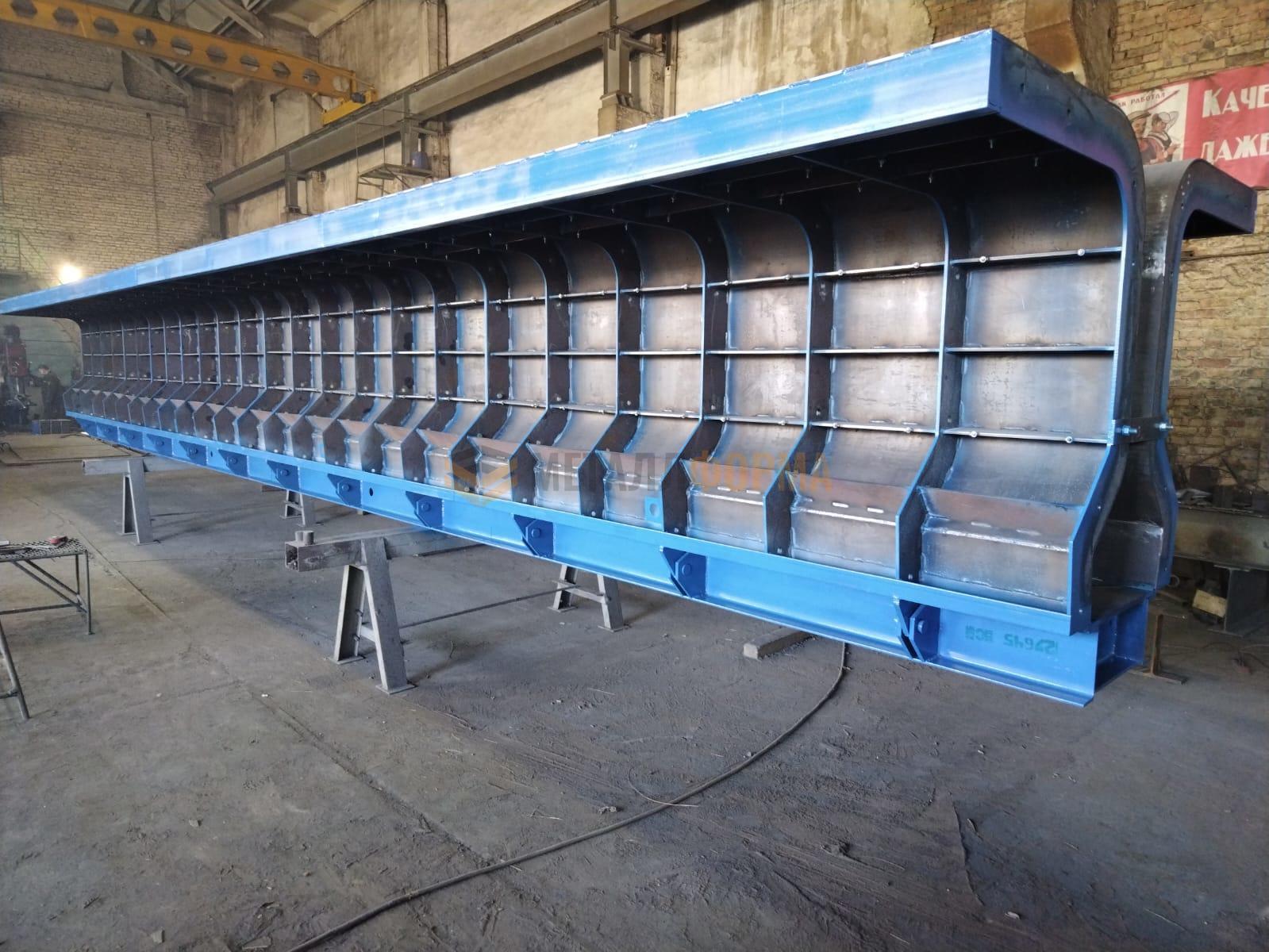

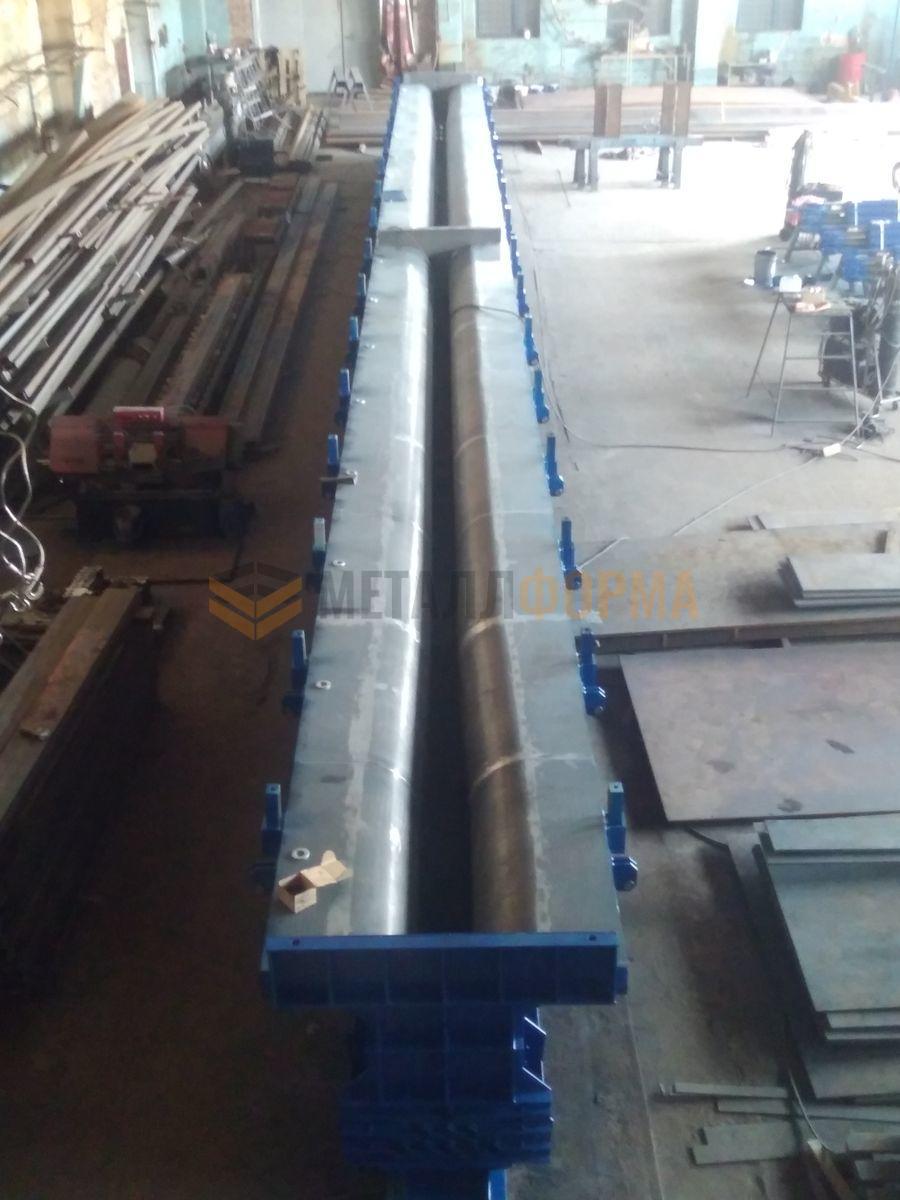

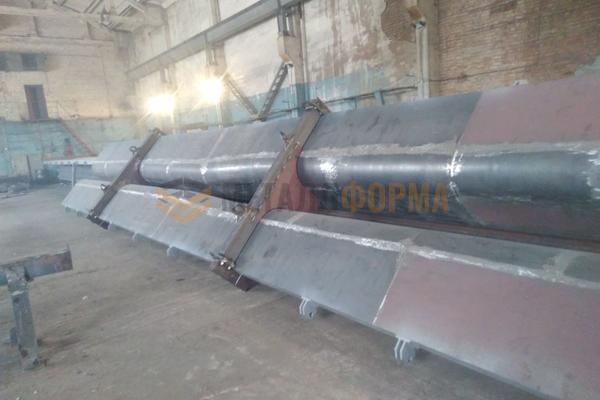

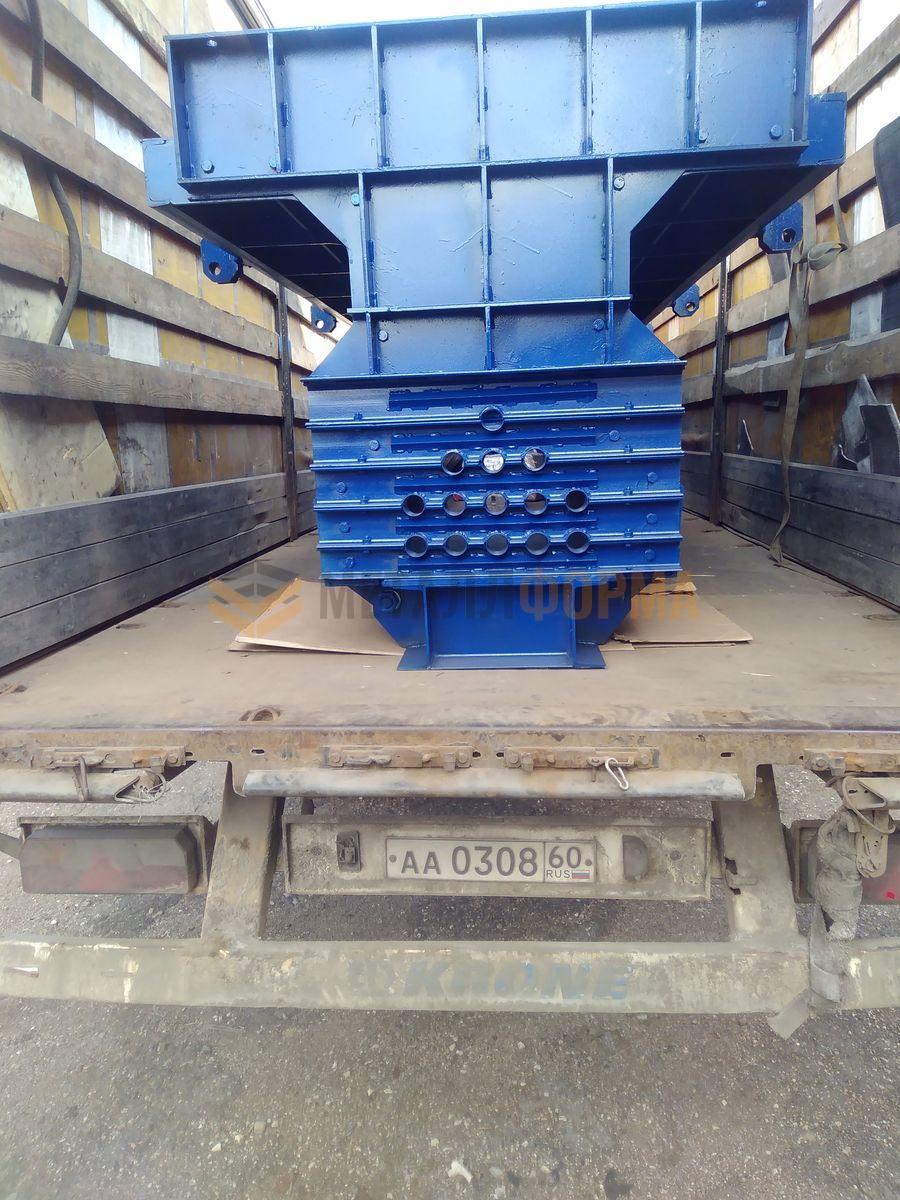

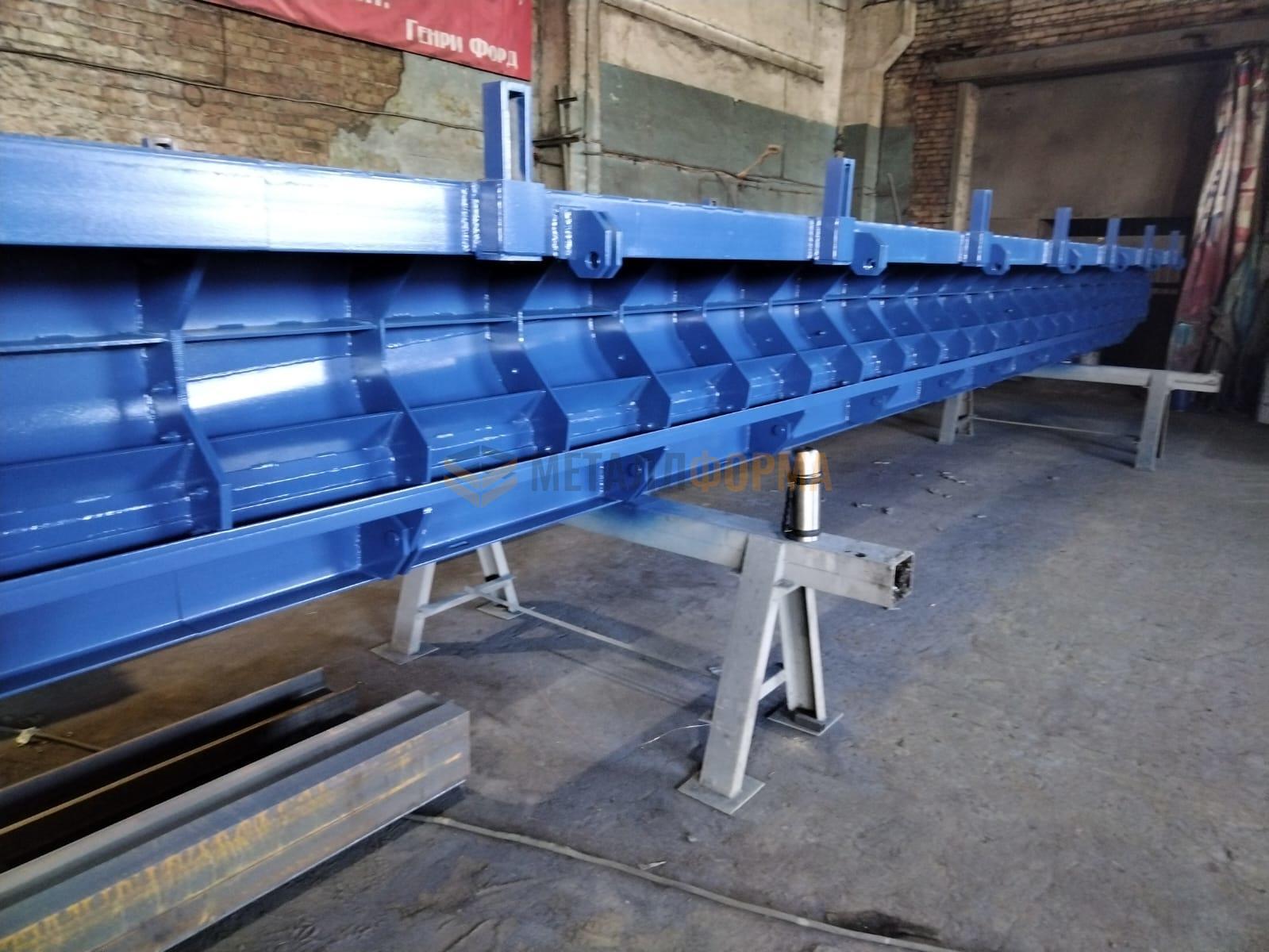

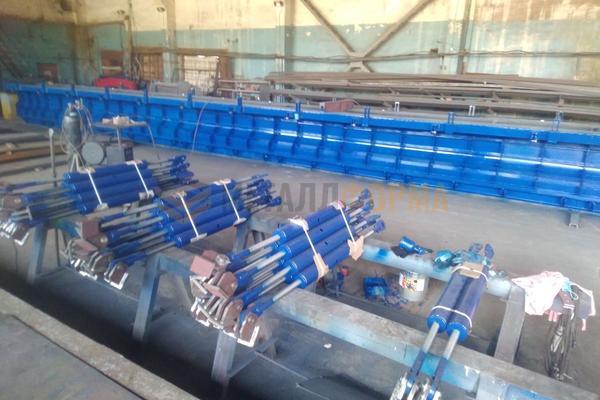

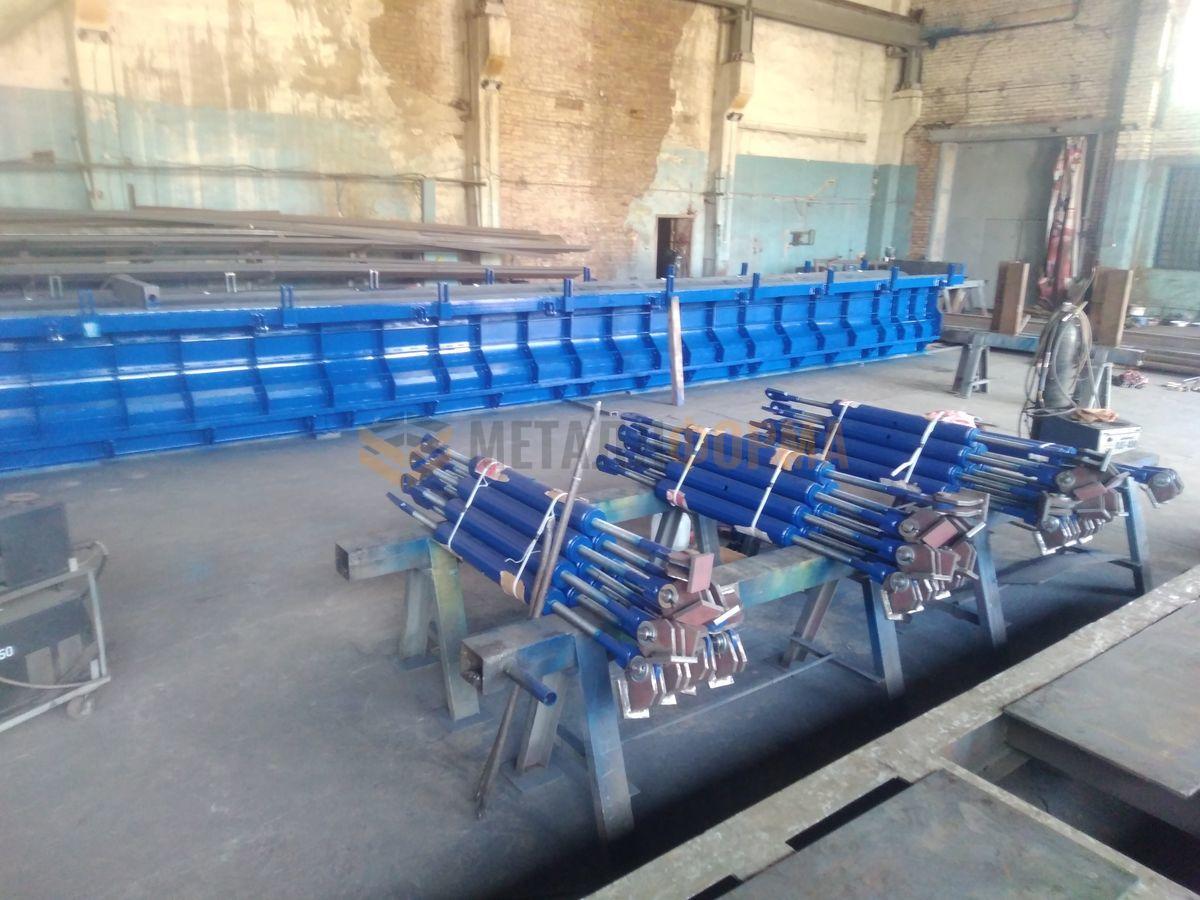

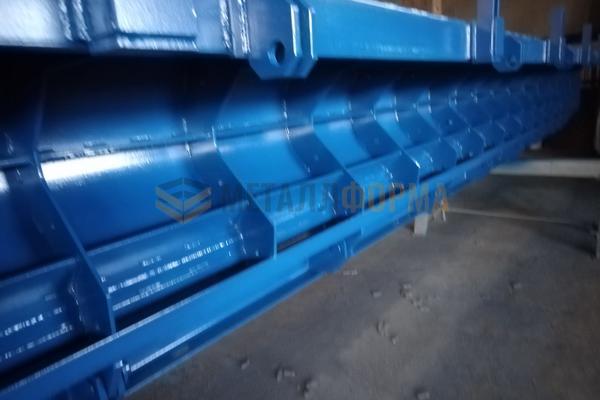

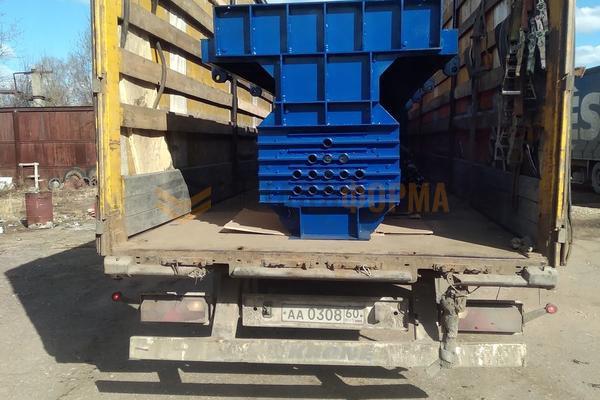

Формы состоят из поддона, выставленного на заранее подготовленной железобетонной площадке, откидных продольных бортов на шарнирах, съемных разборных торцевых бортов, сквозь которые происходит натяжение арматуры, а так же распорных талрепов, служащих для выставления и удержания продольных бортов в опалубочном положении, а так же предварительного отрыва бортов от бетона. Окончательная распалубка производится крановым оборудованием.
Все формы оснащены системами обогрева (рубашка вода/пар, тепловой регистр/, электрообогрев). Так же формы могут монтироваться внутри пропарочной камеры ямного типа, в таком случае оснащение формы системой обогрева не требуется.
Уплотнение смеси в форме осуществляется глубинными вибраторами.
Форма устанавливается либо внутри заранее подготовленной силовой рамы, либо между заранее установленными упорными блоками для натяжения арматуры.
Возможно изготовление силовых самонесущих форм, с восприятием нагрузки от натяжения арматурных пучков на собственную конструкцию. Такие формы актуальны при мобильном размещении на полигонах, не оборудованных фундаментом. Однако, металлоемкость таких форм значительно выше.
Железобетонные балки изготавливают в заводских условиях на основании ТУ 5851-008-01388383-2002. Для того чтобы изделие было качественным, было соответствующей чертежу формы и отвечало всем требованиям регламента, производитель балок должен четко соблюдать технологический процесс. Для производства Б 1800-130-108 используется тяжелый бетон класса по прочности на сжатие В27,5, средняя плотность которого от 2200 до 2500 кг/м3 включительно. Марки по водонепроницаемости и морозостойкости определяются в зависимости от средней температуры наиболее холодного месяца района строительства. Так марка по морозостойкости должна быть F200-F300, марка по водонепроницаемости - W6.
