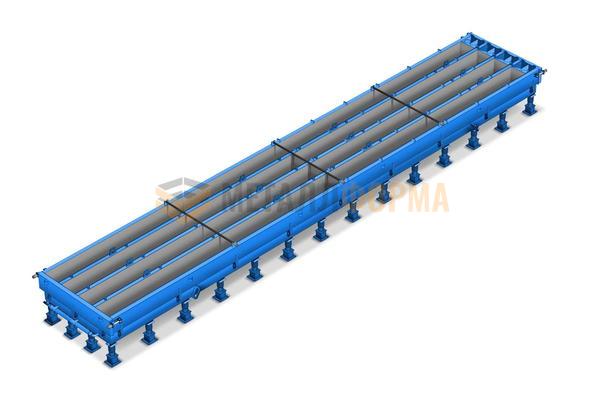

Металлоформа свай серии 1.011.1-10

Металлоформа свай с откидными бортами

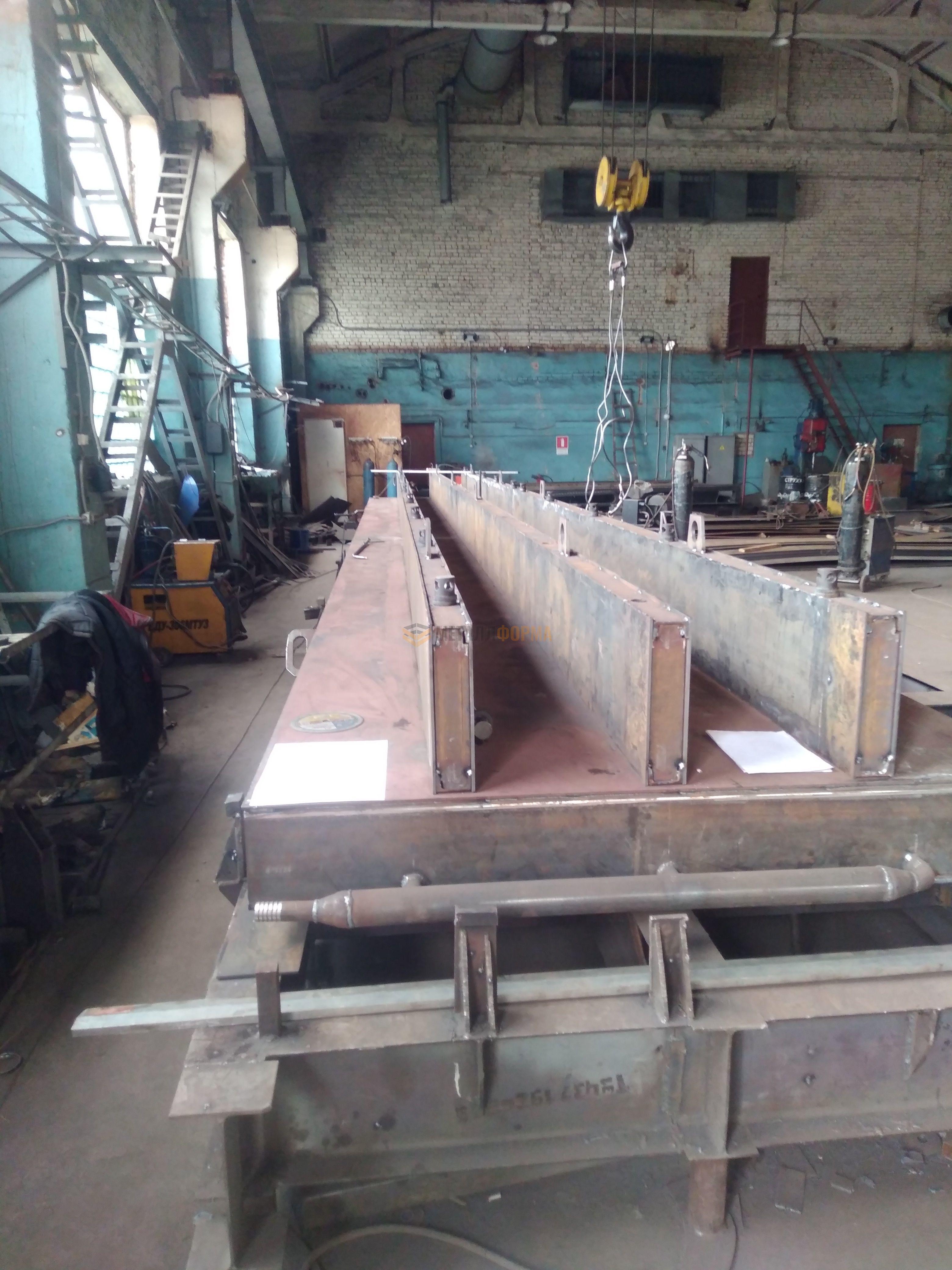

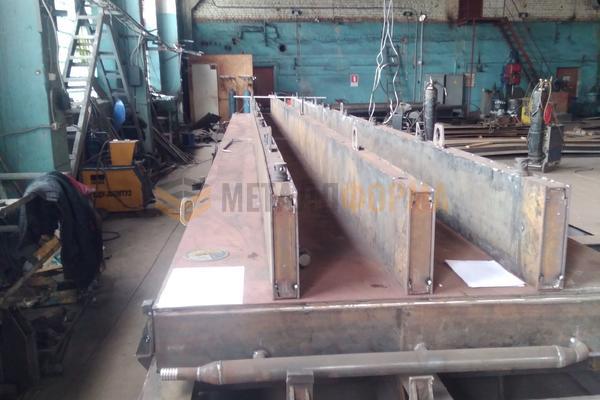

Изготовление железобетонных забивных свай квадратного сечения производится в металлоформах с откидывающимися бортами на шарнирных устройствах. Такое устройство формы позволяет изготавливать сваи с ровными прямыми углами и стабильными геометрическими параметрами.

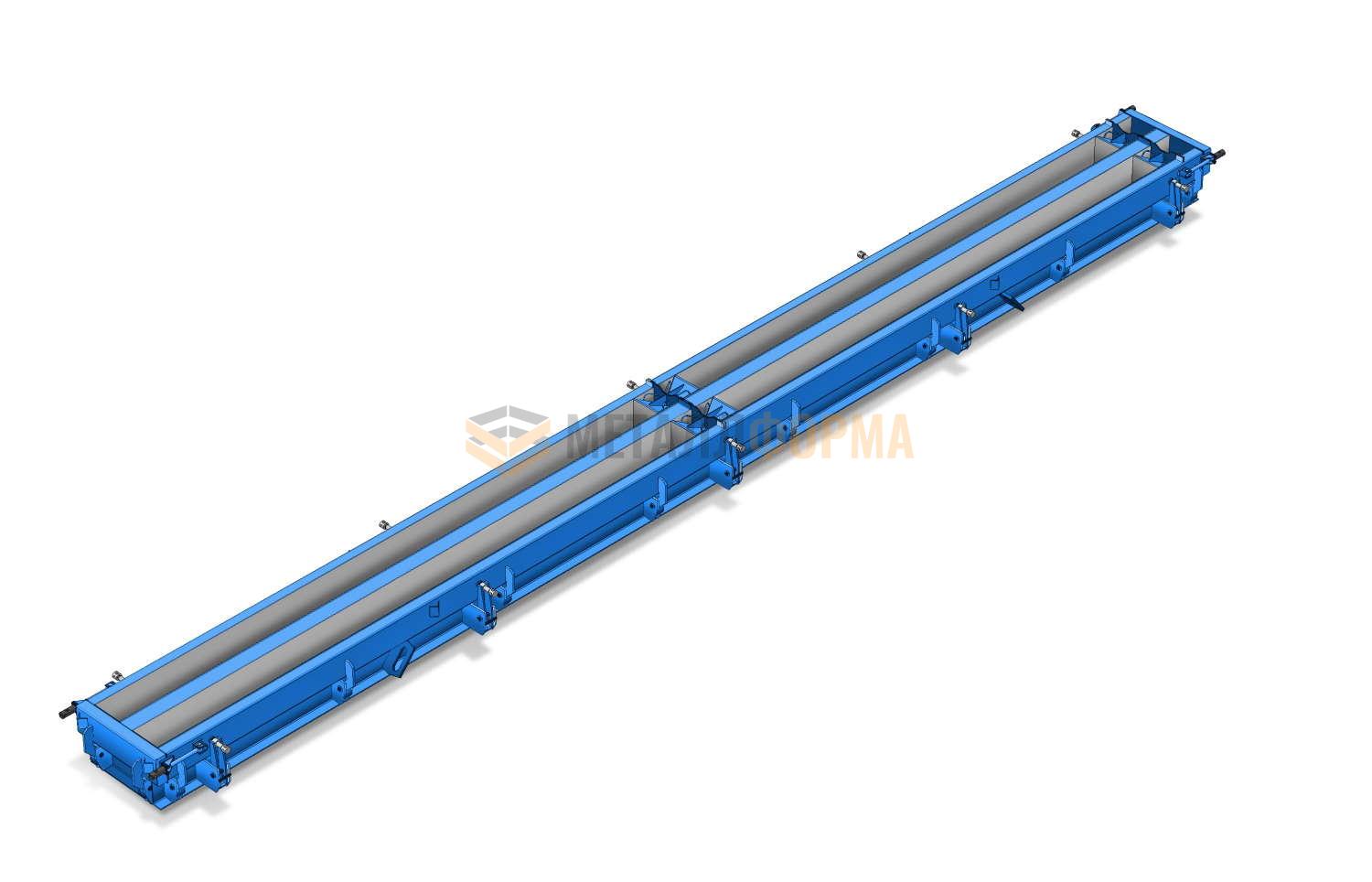

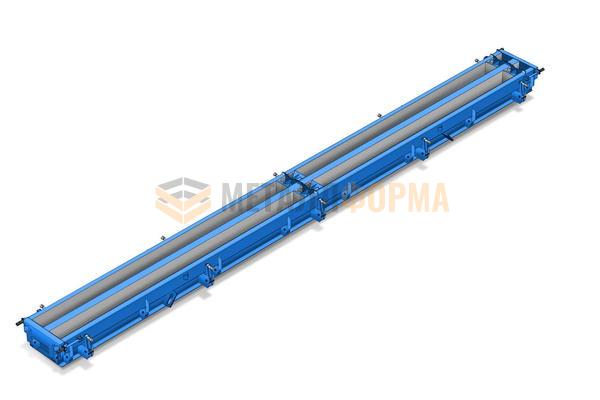

Наиболее распространенная и востребованная конструкция — форма для свай на 2 изделия. Готовые изделия извлекаются из металлоформы благодаря откидным бортам. В рабочее опалубочное положение для следующего цикла заливки борта выставляются с помощью винтовых соединений, стяжек или прижимных упоров.

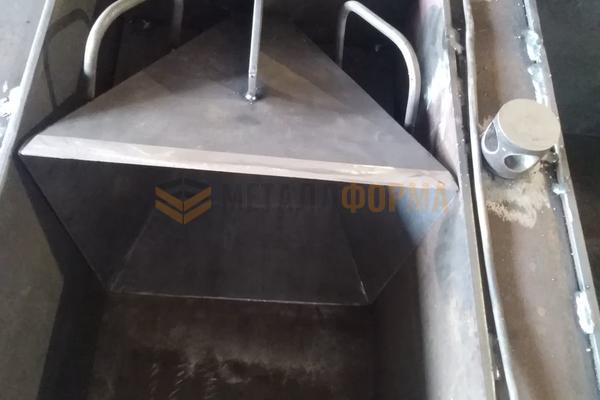

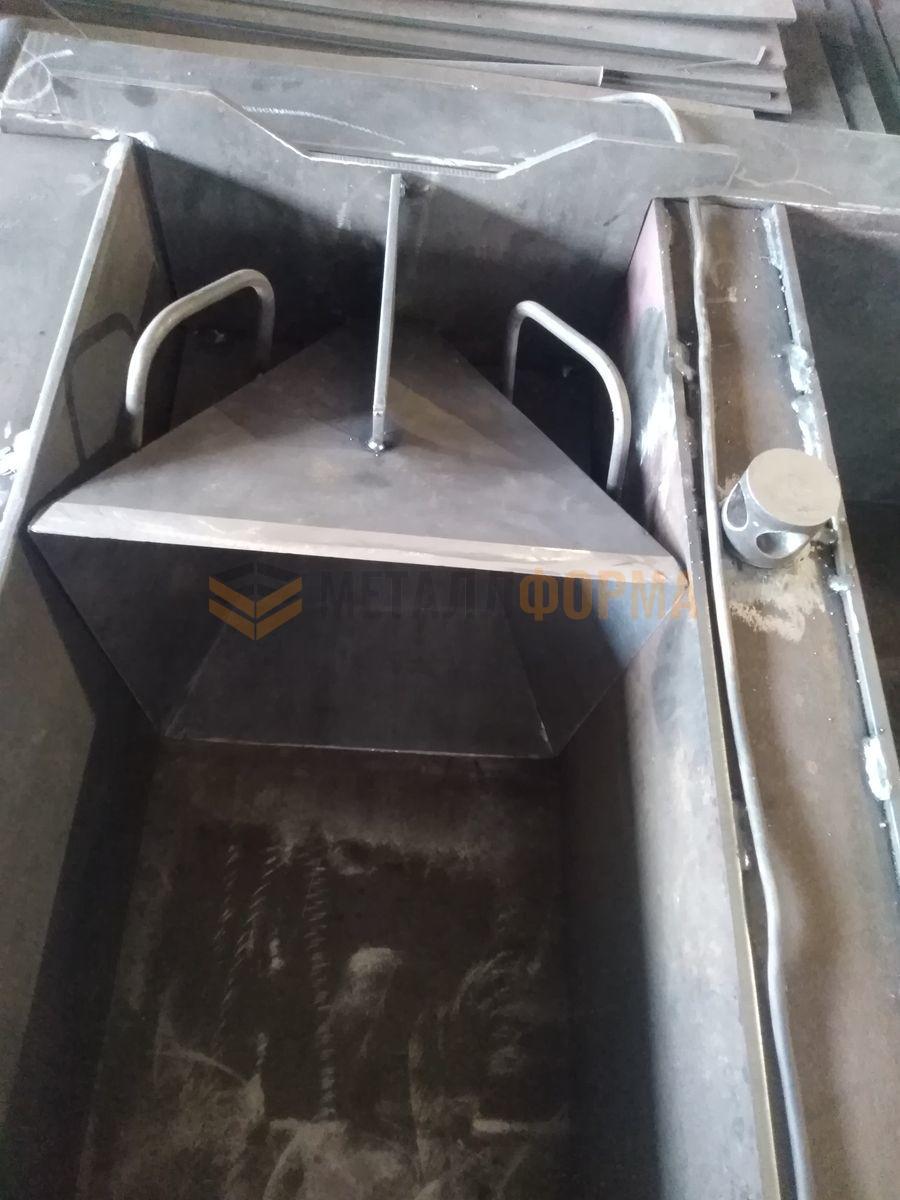

Формы оборудованы съемными перемещаемыми оголовниками, позволяющими регулировать изготовление свай необходимой длины. Благодаря этому одна металлоформа свай может использоваться для выпуска изделий нескольких типоразмеров.

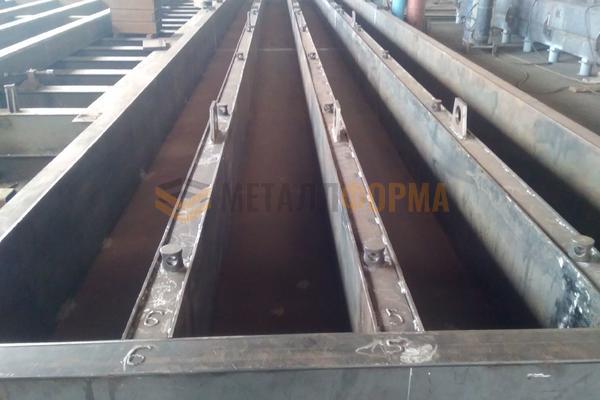

Многоместные металлоформы свай кассетного и матричного типа

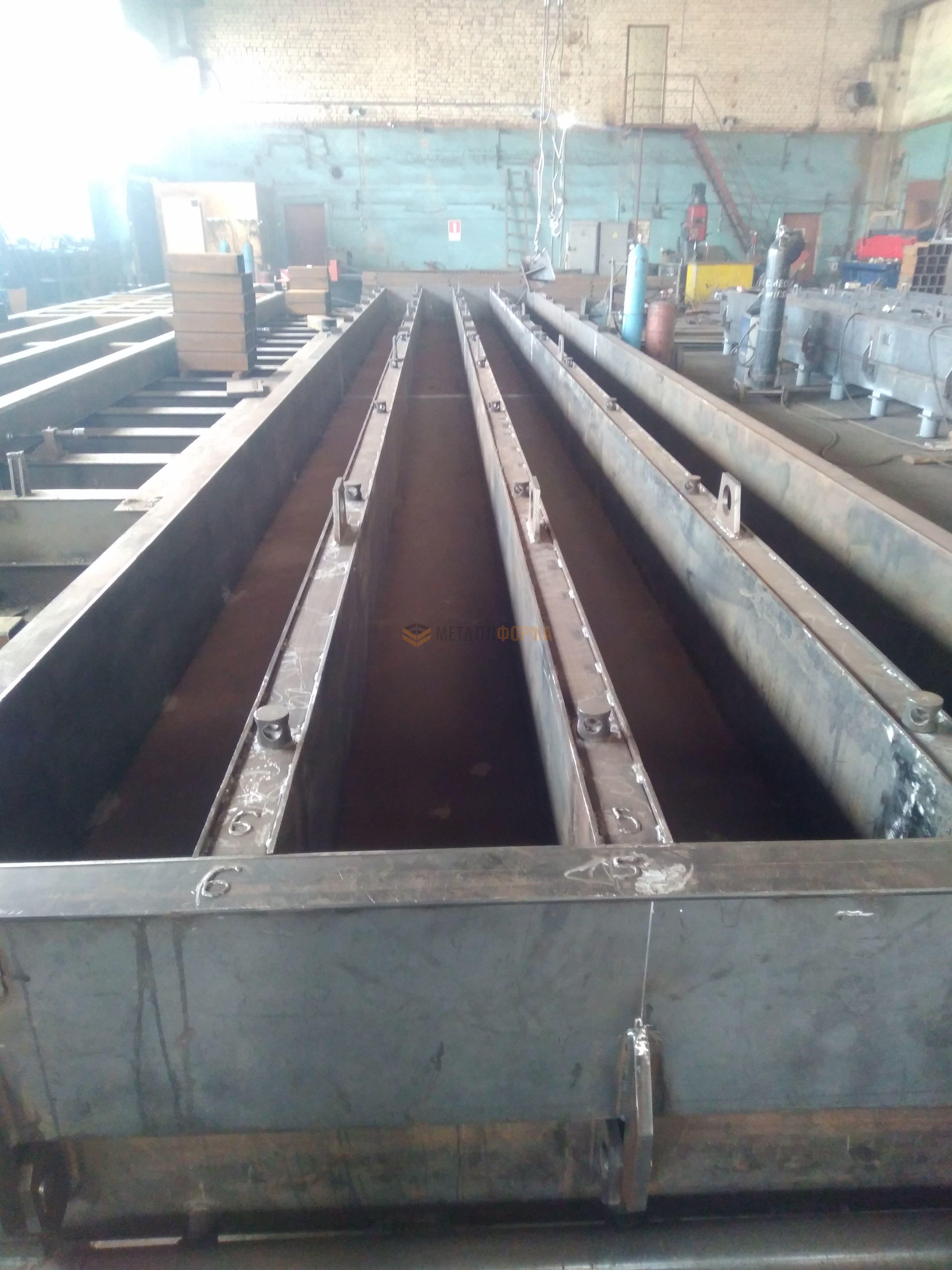

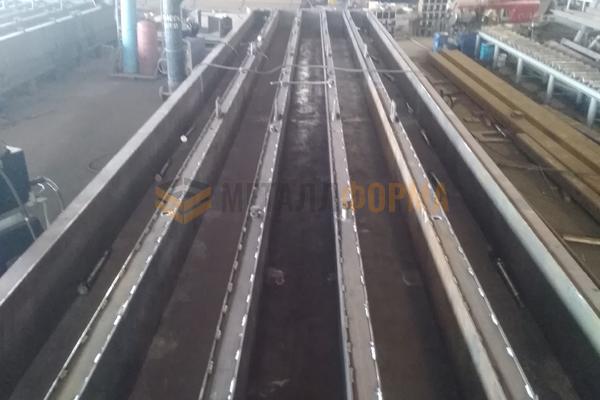

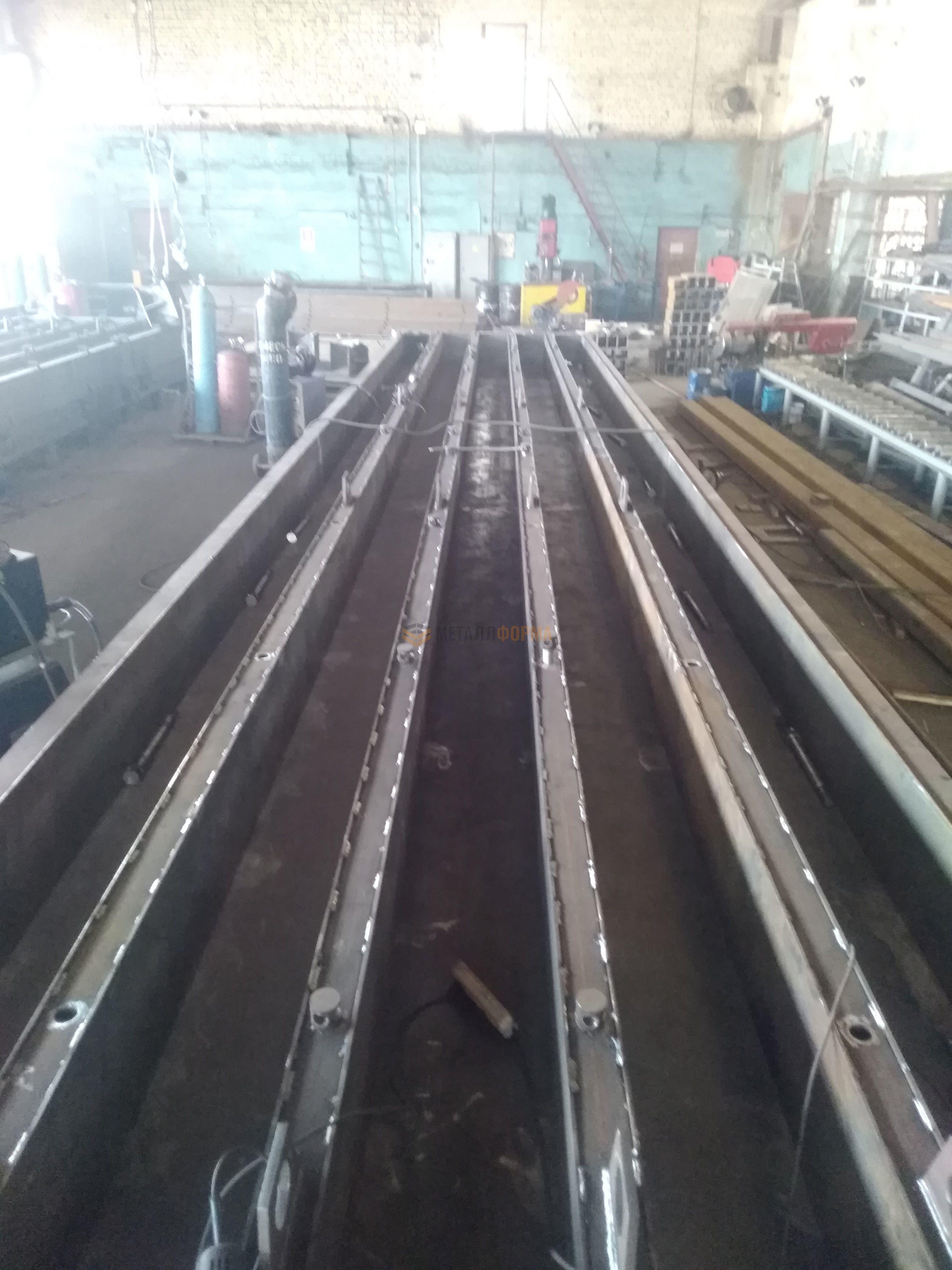

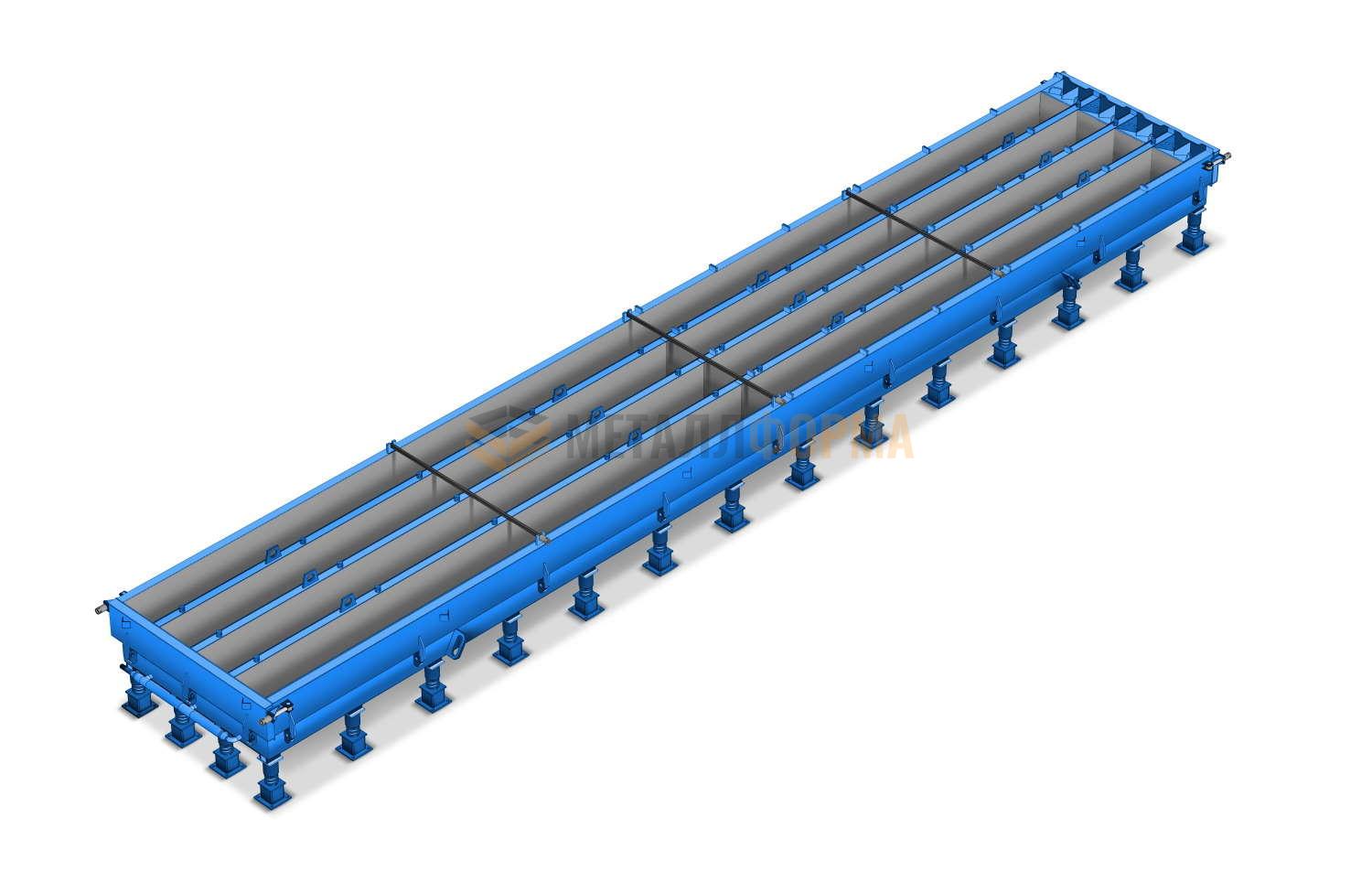

Помимо двухместных моделей возможно изготовление многоместных форм кассетного типа со съемными разделительными стенками. Такие металлоформы свай позволяют изготавливать в одной форме 4–5 изделий за одну заливку, повышая производительность участка ЖБИ.

По согласованию с заказчиком возможно изготовление многоместных форм свай матричного типа. Конструкция разрабатывается с учетом требуемого количества формовочных мест, параметров армирования, способа уплотнения бетонной смеси и условий эксплуатации оборудования.

Формы для свай 12 метров серии 1.011.1-10

Металлоформа свай серии 1.011.1-10 применяется для изготовления железобетонных свай различных типоразмеров. Серия 1.011.1-10 допускает изготовление свай длиной до 12 метров с трапецидальностью в сечении при сохранении общей площади сечения сваи.

Формы для свай 12 метров могут оснащаться передвижными оголовниками, закладными элементами и другими решениями, необходимыми для выпуска изделий по проектной документации. Для изготовления железобетонных свай применяются специальные металлоформы различной конструкции. Формы могут отличаться в зависимости от длины изделия, площади сечения, количества мест в одной форме и способа распалубки.

Стандартные и облегченные формы для свай

Все металлоформы для свай могут выполняться в стандартном или облегченном исполнении.

Стандартная металлоформа свай пригодна для перемещения краном в залитом состоянии. Уплотнение бетонной смеси в таких формах может выполняться путем установки оборудования на вибротумбы.

Облегченные металлоформы свай не предназначены для транспортировки грузоподъемными устройствами в залитом состоянии. Уплотнение бетонной смеси в них производится исключительно глубинными виброинструментами. Такой вариант позволяет подобрать оптимальную конструкцию оборудования в зависимости от оснащения производства и принятой технологии формования.

Обогрев металлоформ для свай

Любая форма для свай может быть оснащена системой обогрева в соответствии с пожеланиями заказчика. Для ускорения твердения бетона и организации производства в требуемом температурном режиме применяются:

• паровая или водяная рубашка;
• регистр теплоносителя — воды или пара;
• электрообогрев.

Комплектация, количество формовочных мест, размеры, тип бортов, способ фиксации и вариант обогрева определяются индивидуально. Металлоформы для свай изготавливаются с учетом технического задания заказчика и требований к выпускаемым железобетонным изделиям.
